sähkökaavio

[ap160]

oisko tietoo mistä löytys 110moottorin sähkökaavion?

[jupehalm]

Kirjastosta aikoinaan lainasin kirjan josta löyty sähkökaaviot vaikka mihin laitteeseen. Ettei olis ollu joku boschin kirja.

m110 moottoreiden sähköissä on sitten pieniä eroja vuosimallin mukaan. Esim mikrokytkin tullut uudempiin koineisiin..

[Malm]

mb.braingears.com löytyy paljon dokuja m110 moottorille, en kyllä ole katsellut sen tarkemmin löytyykö sieltä nimenomaan sähkökaaviota mutta muuta tietoa kyllä löytyy.

-risto

[unski]

M110 Sähkökaavio on aikojen kuluessa K-Jetronicissakin vaihtunut ainakin kolmesti, suurimmat erot ovat K-Jetronicissa polttoainepumpun ohjauksessa ja mahdollisen katalysaatorin aihettamissa muutoksissa. D-Jetronicissa onkin sitten täysin eri sähkökaavio.

Tärkeinä olisi siis ensin tietää minkä ikäisestä ja mistä mallista moottori on peräisin, myös moottorin runkonumero auttaa asiaa....se taas saattaa tosin johtaa harhateille, mikäli lohko on vaihdettu esim. kaasutinmallista.

[Sepi.K]

Tässä olis mulla semmonen kytkentäkaavio

Kaavio

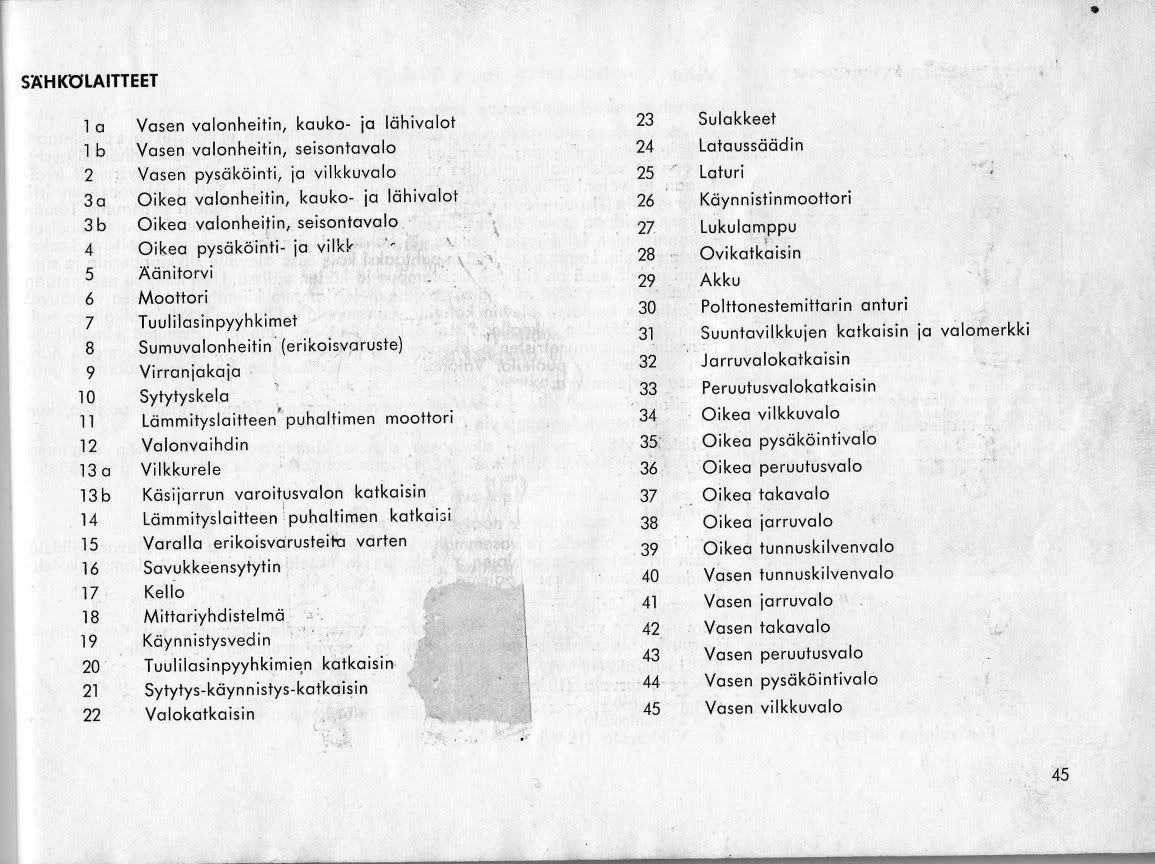

Kaavion seloste

E: Anteeksi kuvien isohko koko

E2: Kuvat linkin takana.

[unski]

tuo edellisen kirjoittajan (Sepi.K) kaaviohan on korin, siis: W110:n kaavio. Sinänsähän näitä on ihan hyvä olla saatavilla. Tässä tapauksessa ketjun aloittaja vain etsiskeli M110:n sähkökaaviota, joka taas on moottori.

Monelle näissä Mersun koodeissa tosiaan sattuu virheitä ja sekaannuksia, kun yhtäläisyyksiä on mm. M110 ja w110 ja M116 ja w116. Moottreissahan kirjain tarkoittaa M = Motor ja dieseleissä OM = Oelmotor, siis öljymoottori W on taas luultavasti Wagen....eli vaunu

[Sepi.K]

Joo sori...en ite tiedä näistä mersuista oikeastaan vielä mitään kun on tuo eka mersu... mutta tota kun oli tuo 110 numero niin ajattelin että on samasta koslasta kyse ja kopsasin ton siiitä auton ohjekirjasta...

T: Sepi

[unski]

kakille sattuu ja tapahtuu, eikä sitä tiedä vaikka tuo w110:n kaavio saattaa auttaa harrastajaa hädässä.

[Sepi.K]

Siitähän sen saa kopioitua ja tulostettua itelleen...ite skanneroin ton sen verran nopsaan että tuli jälkikin kun juosten kustu ja ravistettu
