Päiväajovalot W203:seen

[RXTX]

Elikkäs Xenon valoilla varustettuun C-sarjalaiseen pitäisi asentaa LED-päiväajovalot (DRL).

Homma vaikuttaa muutoin melko simppeliltä mutta valaisimille pitäisi saada jotain kaivettua lähivalotieto joka sammuttaa päiväajovalot kun ajovalot kytketään päälle.
Autossa on siis väyläohjatut Xenon valot joten mikään ryöstäjä kikka ei toimi. Koitin ryöstää etuparkilta puuttuvan ohjauksen mutta sillä ei ollut muuta vaikutusta kuin että mittaristolle tuli tieto palaneesta parkkipolttimosta eli väylän perässä nekin lienee.

Pitäisi kai löytää se purkki joka ohjaa ajovaloja ja jollain rele/diodikötöstyksellä kaivaa tieto puuttuva esiin niin ettei vikadignostiikka huomaa mitään vai onko jollakulla heittää parempaa vinkkiä ?

[kolvaaja]

Itseäni kiinnostaa sama asia. Ottaisin puskurissa olevat sumarit pois, ja niiden tilalle pyöreät DRL:t. Sumuvaloilla kun ei koskaan tee mitään.

[PEPI]

Tämä hieman hipasee tätä aihetta mutta kuitenkin. Toukokuussa ite asensin omaani (S211 -06, facelift) päivänajovalot. Kahtelin poljon erilaisia valoja ja lopulta pääduin tilaamaan carlssonin valot tuolta http://www.speedpro.fi" onclick="window.open(this.href);return false; .

Asennus oli nopea ja helppo. Auton oikeanpuolen umpion johtosarjoista irroitettiin kaksi johtoa, jotka kierrätettiin carlsson valojen ohjauslaitteen kautta. Auto ei herjaa mitenkään uusista päivänajovaloista.

Nyt mielestäni valot toimii hienosti, kun kääntää valokytkimen autoasentoon. Kirkkaalla kelillä palaa vain päivänajovalot, kun ilta alkaa hämärtään niin auton oma valoautomaattiika sytyttää normaalit ajovalot päälle. Tällöin päivänajovalot himmenee. Täälä parikuvaa asennuksesta ja valojen toimivuudesta http://www.mese.fi/forum/viewtopic.php?t=28563" onclick="window.open(this.href);return false;

[RXTX]

Tuo Pepin kirjoittama olisi varmasti se turvallisin ja helpoin tapa saada toimiva kytkentä mutta nyt kun näissä halvemmissa valosatseissa ei tule mukana muuta kuin itse valaisimet niin täytyy soveltaa.

Ja näin sain sen puuttuvan "lähivalotiedon" rakennettua:
- Vas. puoleisen etuparkin pluspiuhasta ryöstäjällä ohjaus erilliselle kytkentäreleelle napaan 86 (kela).
- Releen kelan toinen puoli napa 85 maihin eli auton runkoon.
- Releen navalta 30 piuha akun plusnapaan (tai vast.) ja väliin 5A sulake.
- Releen napaan 87 kytketään päiväajovaloille menevät piuhat.

Eli kun kytketään virta päälle niin päiväajovalot syttyvät mutta kun valokatkaisimesta kytketään parkit ja ajovalot päälle niin releen kela vetää jolloin akulta tuleva 12V kytkeytyy päiväjovaloille ja ne sammuvat.
Ilmeisesti tuo releen kela ottaa niin vähän virtaa että parkkivalolinjan vikadiagnostiikka ei sitä huomaa ?

Täytyy nyt kuitenkin ajella muutama päivä ennenkuin uskaltaa sanoa että tämä kytkentä toimii varmasti....

[S202]

No ei se nyt kyllä ihan noin mene. Toihan on ihan tavallinen relekytkentä jolloin ledit syttyy kun parkitkin syttyy

[RXTX]

Kirjoitin vissiiin vähän epäselvästi joten täsmennetäänpä

Kyllä, tuo on ihan normaali relekykentä MUTTA en tarkoittanut että päiväajovalojen virransyöttö olisi tehty noin vaan ko. valojen tarvitsema "lähivalotieto" on pitänyt rakentaa tuollaisen relekytkennnän kautta koska autossa on Xenonit jne.

Päiväjovaloissa on siis kolme piuhaa:
1 = Maa (runko)
2= Virtalukon takainen sähkö (+15) jolla syötetään ko. valoja (tähän piuhaan myös 5A sulake väliin)
3= Lähivalojen päälläolo tieto eli kun parkit/lähivalot kytketään päälle niin päiväajovalot sammuu (näinhän se on Trafin määräyksissä)

Toivottavasti tämä selvitti ?

Eka päivän ja 200 km jälkeen näyttää toimivan edelleen eikä näyttökään herjaa palaneesta etuparkista

[S202]

Eli siis toi releen kautta ohjattu virta antaa tiedon tolle boksille että ledit pitää sammua? Mitä ihmettä tolla releellä tekee tossa välissä?

Tohon ledien virtalukon ohjaamaan virransyöttöön kannattaa laittaa rele.

[RXTX]

S202, sanoisin että nyt olet asian ytimessä

Valojen mukana ei tullut mitään ohjausboksia vaan pelkät valaisimet joissa on nuo kolme piuhaa ja kytkis.

Kuten tuolla ketjun ekassa viestissäni kerroin niin ohjauksen ryöstäminen suoraan parkkivalolinjasta aiheutti vikailmoituksen joten
tämän takia ohjaus pitää toteuttaa releen kautta. (FET trankulla toteutettu ratkaisu olisi ollut vielä parempi)

Tuohon virtalukon ohjamaan virransyöttöön kannattaa tosiaan laittaa rele, olet oikeassa!, näin tein itsekkin vaikka näytti se toiimivan suoraankin...

[RXTX]

Nyt on reilu vko ajettu, käy ja kukkuu edelleen.

Vuosikatsastuksin osui sopivasti kohdalle mutta läpi meni, valoineen kaikkineen.

Seuraavaksi pitäisi syventyä tuohon Comandin CD:n lukihäiriöön....

[osku1619]

Minua kiinostais laittaa DRL:t sumareiden tilalle. Rivi-mallinen, ei pyöreää. Mulla siis pre-facelift w203

http://mbworld.org/forums/clk-class-w20 ... styleid=19

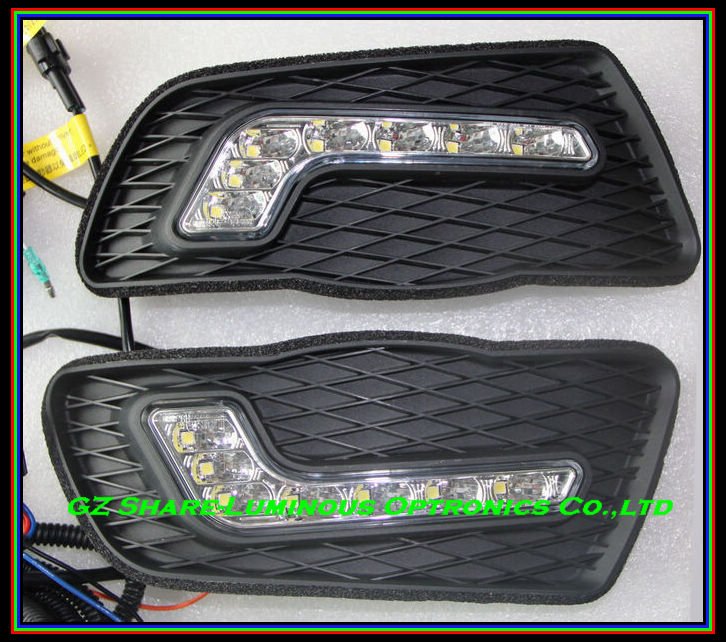

Tuon tyylinen ratkaisu kiinostas. Mutta tuossakin näkkyy sumarin reikä ja valo on vain lätkäisty verkkoon. Onnistuiskohan laittaa joku valmis valo+paneeli/verkko laittaa sumarin tilalle. Esimerkiksi niinku tuo w204 DRL-paneeli mutta onkohan sekin liian iso,


.
Just jonkun tuommosen vois laittaa sen sumarista jäävän aukon kohdalle kunhan on riittävän pieni. Sitten vaan pienet reijät tehdä puskurin kiinnityspulttien käytölle.

Toki toinen vaihtoehto on laittaa välijäähdyttimen eteen kaks drl-rivistöö mutta onhan se hieman jälkiasennuksen näköinen. Ja kolmantena vaihtoehtona pelkästään vaan led-sumarit.

Millasia ratkasuja muut on tehny ja löytyskö kuvia?

[osku1619]

Tilasin Ebaysta Ranskan pojilta tollasen DRL-setin missä on vaa ledinauhaa joka antaa sivulle päin valonsa. DRL-boksi ei toiminut ollenkaa niinku mun mielestä pitäs joten piti releitä rakennella kuitenkin, DRL-boksi saapi antaa sitten himmennettyä valoa ajovalojen kanssa..

Noh ehkä hieman amismainen viritys tai sitten kuitenkin Style like Audi(+ muut vaginat)? Vähän kuitenkin tuntuu että valosassa noitten valoteho eioo riittävän tehokas kuitenkaan..

[osku1619]

Nyt on reilu vko ajettu, käy ja kukkuu edelleen.

Vuosikatsastuksin osui sopivasti kohdalle mutta läpi meni, valoineen kaikkineen.

Seuraavaksi pitäisi syventyä tuohon Comandin CD:n lukihäiriöön....

Vieläkö on auto pihassa? Laittasitko kuvaa valoista?

[Taikl]

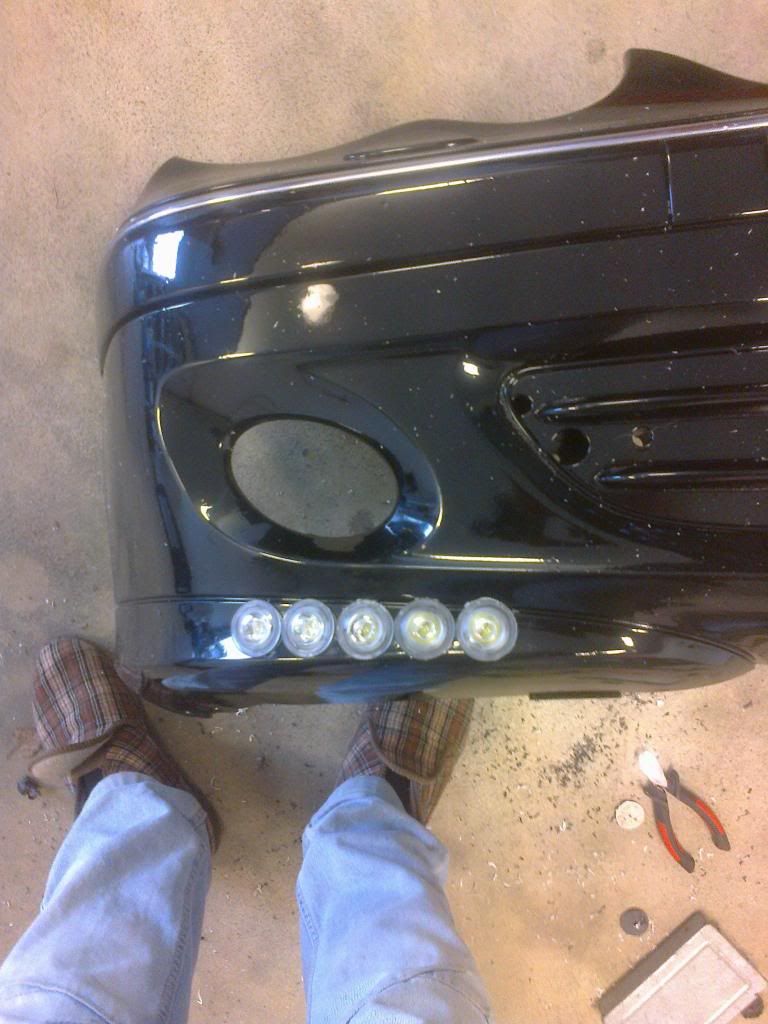

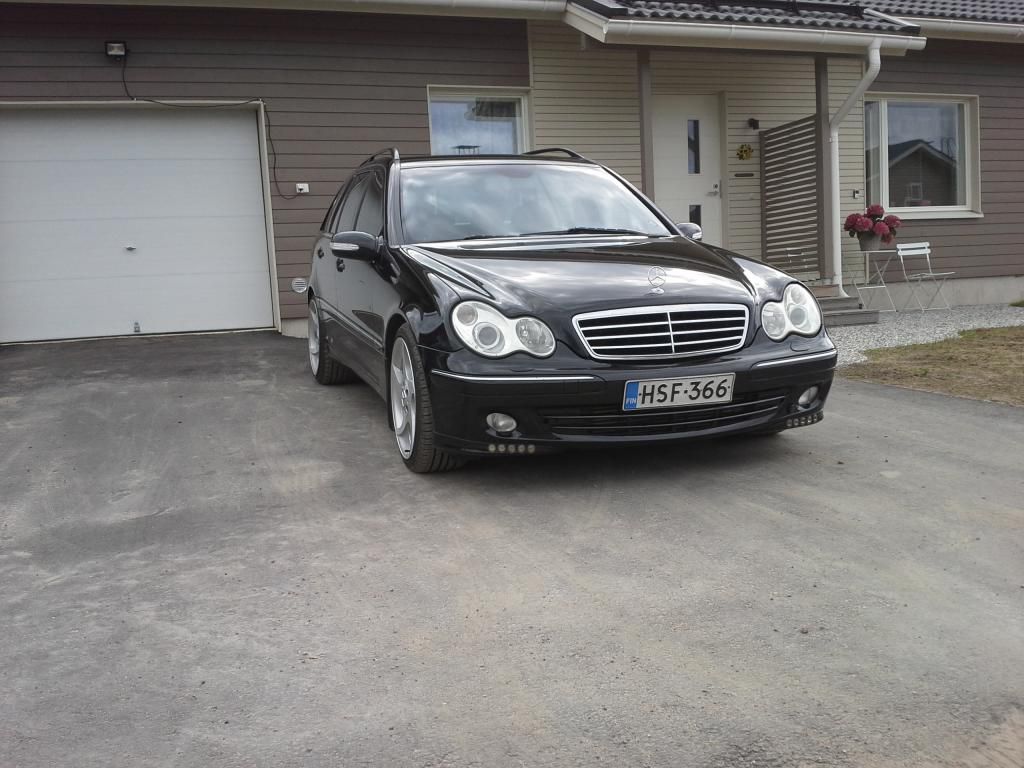

Tämmöset päiväajovalot tuli laitettua tuohon 203:een samalla ku puskuri kävi maalarilla, ja kytketty niin että valot syttyy ku auto käynnissä, ja sammuu heti ku laittaa parkit tai ajovalot päälle. sumareitten tilalle oisin ennemmin halunnu laittaa valot, mutta eipä oikein sopivia siihen löytyny.

[osku1619]

Ihan tyylikäs pakko myöntää!
