W906 Sprinter OBD2 johdotus-ongelma

[w906-2009]

Hei

Suurinpiirtein kaikki keinot on jo käytetty, mutta on vielä tämä Foorumivaihtoehto jäljellä...

Ongelmani on sellainen, että käytettyä ostaessa havaittiin että joku aikaisempi omistajista oli käyttänyt sivuleikkuria ilmeisesti tahallisen huolimattomasti, ja survaissut OBD2 pistokkeen taskuunsa...
Jäljelle oli jäänyt vain tynkä johtonipusta sekä lähistöllä irrallisia johtoja.
Kaveri teki ns. "uudelleenkytkennän", nyt on kokeiltu kolmella eri testerillä päästä selvittämään MIL-valon aiheuttajaa, tuloksetta!

Rohkenen tiedustella olisiko joku foorumilaisista ystävällinen ja ottaisi omasta W906 vm 2009 Sprinterin OBD-pistokkeen johdotuksesta kuvan ja laittaisi tänne kaikkien hyödyksi...
Lähinnä tieto siitä montako johtoa pistokkeeseen kuuluu tulla, ja mitkä värit menevät mihinkin pinnipaikkaan auttaisi pääsemään eteenpäin!

Minulla tuo johdotus on auton pistokkeessa nyt seuraavasti:

pinnipaikat 1-2 ovat tyhjiä,
pinnipaikka 3-valkovihreä,
[ HUOM! tämä tieto korjattu! 12/5 2021: (pinnipaikka 4-ruskea, pinnipaikka 5-ruskea)
voiko olla että nuo ruskeat olisivat väärässä järjestyksessä, miten vaikuttaisi mittaustulokseen...? ]
pinnipaikka 6-lilavalkoinen,
pinnipaikka 7-tyhjä,
pinnipaikka 8-mustavalkoinen.
pinnipaikat 9-13-tyhjiä, pinnipaikka 14-lila, pinnipaikka 15-tyhjä,
pinnipaikka 16-punainen.

Kiitos kaikille lukijoille, odotan kommenttejanne...

t. s k
huittisista

[DBFI]

Kytkentäkaaviosta lukien:
3: WH GN
4: BN
5: BN
6: VT WH
14: VT
8: BK PK
16: RD

Oliko 8 varmasti musta valkoisella raidalla?

[CDI203]

Hei

Suurinpiirtein kaikki keinot on jo käytetty, mutta on vielä tämä Foorumivaihtoehto jäljellä...

Ongelmani on sellainen, että käytettyä ostaessa havaittiin että joku aikaisempi omistajista oli käyttänyt sivuleikkuria ilmeisesti tahallisen huolimattomasti, ja survaissut OBD2 pistokkeen taskuunsa...
Jäljelle oli jäänyt vain tynkä johtonipusta sekä lähistöllä irrallisia johtoja.
Kaveri teki ns. "uudelleenkytkennän", nyt on kokeiltu kolmella eri testerillä päästä selvittämään MIL-valon aiheuttajaa, tuloksetta!

Rohkenen tiedustella olisiko joku foorumilaisista ystävällinen ja ottaisi omasta W906 vm 2009 Sprinterin OBD-pistokkeen johdotuksesta kuvan ja laittaisi tänne kaikkien hyödyksi...
Lähinnä tieto siitä montako johtoa pistokkeeseen kuuluu tulla, ja mitkä värit menevät mihinkin pinnipaikkaan auttaisi pääsemään eteenpäin!

Minulla tuo johdotus on auton pistokkeessa nyt seuraavasti:

pinnipaikat 1-2 ovat tyhjiä, pinnipaikka 3-valkovihreä, pinnipaikka 4-2 ruskeata, pinnipaikka 5-tyhjä, pinnipaikka 6-lilavalkoinen, pinnipaikka 7-tyhjä, pinnipaikka 8-mustavalkoinen.
pinnipaikat 9-13-tyhjiä, pinnipaikka 14-lila, pinnipaikka 15-tyhjä, pinnipaikka 16-punainen.

Kiitos kaikille lukijoille, odotan kommenttejanne...

t. s k
huittisista

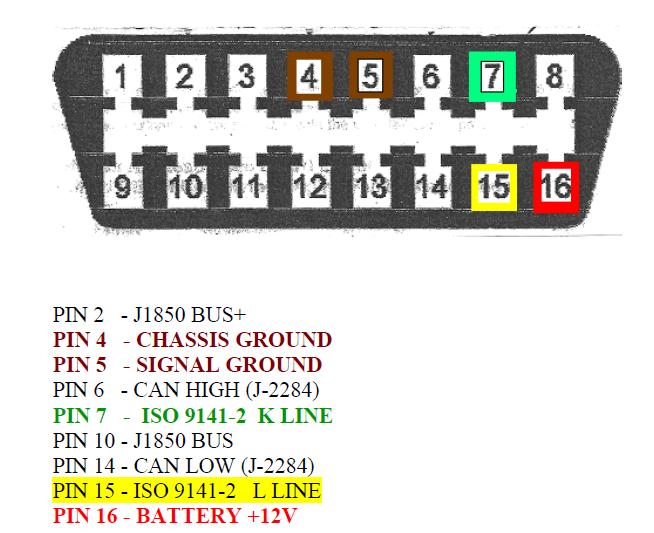

4 korin-
5 singnali-
eli kannatta tarkistaa että molemissa on

tuossa jotain värestä ei muisti kuvaa

[DBFI]

Hyvä että valinnanvaraa löytyy.

[w906-2009]

Aloittaja päivittää!!!

Ongelmaa on tutkailtu, mutta jokseenkin tuloksetta.
Erilaisilla lukijoilla on yritetty ongelman syytä selvittää.
Varsin todennäköisesti aloitusviestissäni mainittu johdotus on oikeassa järjestyksessä,
vaikka nuo johtojen värikoodit hieman maallikkoa hämmentääkin...
Edellisen postauksen jälkeen on otettu vikalista maksullisella puhelinsoftalla,
mutta sillä ei pystynyt suorittamaan MIL-valon kuittausta, ainakin softa niin kertoo.

Hehkun releistö on uusi sekä ilmamassamittari on uusi!

Nykyinen vikakooditilanne 26/5 2021 on seuraavanlainen:

**************
Vikakoodi(t)
P1955: Mercedes: Glow Plug Control Module 2 to PCM Comm. Circuit Range/Performance

Viimeisin vikakoodi(t)
P0110: Sisäänmenoilman lämpötila - piirivika (lohko 1 anturi 1)
P0100: Massa tai volyymi ilmavirta - piirivika
P0101: Mass or Volume Air flow - Circuit Range/Performance Problem
P1955: Mercedes: Glow Plug Control Module 2 to PCM Comm. Circuit Range/Performance
P2041: Reductant Injection Air Pressure Sensor A Circuit Intermittent
P2040: Reductant Injection Air Pressure Sensor A Circuit High
P2014: Intake Manifold Runner Position Sensor/Switch - Circuit Malfunction (Bank 1)
P2062: Reductant/Regeneration Supply Control Circuit/Open
P2061: Reductant Injection Air Pump Control Circuit High
P2068: Fuel Level Sensor B Circuit High
P2067: Fuel Level Sensor B Circuit Low
P2623: Injector Control Pressure Regulator Circuit/Open
P2197: O2 Sensor Signal Biased/Stuck Lean (Bank 2 Sensor 1)
P2043: Reductant Temperature Sensor Circuit Range/Performance
P2136: Throttle/Pedal Position Sensor/Switch A/C Voltage Correlation
P2134: Throttle/Pedal Position Sensor/Switch F Circuit Intermittent
P2133: Throttle/Pedal Position Sensor/Switch F Circuit High
P2514: Event Data Recorder Request Circuit High
P0252: Injection Pump Fuel Metering Control A - Circuit Range/Performance (Cam/Rotor/Injector)
P2492: EGR Cooler Bypass Position Sensor - Circuit Malfunction (Bank 1)
P2482: Exhaust Gas Temperature Sensor Circuit High Bank 1 Sensor 5
P1352: Ei selitystä saatavilla tälle vikakoodille

Pysyvä(t) vikakoodi(t)
P0000: Ei vikakoodia

Raportin luonut Outils OBD Facile EOBD Facile:llä
www.outilsobdfacile.com
**************

Voisko joku asiasta paremmin perillä oleva hieman valottaa tuota koodien kertomaa ihan hitaalla puhutulla nykysuomella...?!
Ovatko nuo kaikki "Viimeisin vikakoodi(t)" aktiivisia, vai tuleeko ne lukijan näytölle jostain muistista?

Ja mitä tarkoittaa tuo lopussa oleva:
Pysyvä(t) vikakoodit(t)
P0000: Ei vikakoodia

??? Tässäpä niitä kysymyksiä taas oli, ehkä joku löytää tämänkin viestiketjun ja viitsii vastailla, kiitos jo etukäteen!!!

t: sk

[dealer]

Oikealla testerillä vaan tutkimaan niin saa jotain selvillekin. Ihan turhan hankalaa vikakoodilukijalla ja foorumin avuilla yrittää.
Veikataan että ainakin yksi sulake palanut / johto poikki ja siitä suurin osa vioista.

[CDI203]

Aloittaja päivittää!!!

Ongelmaa on tutkailtu, mutta jokseenkin tuloksetta.
Erilaisilla lukijoilla on yritetty ongelman syytä selvittää.
Varsin todennäköisesti aloitusviestissäni mainittu johdotus on oikeassa järjestyksessä,
vaikka nuo johtojen värikoodit hieman maallikkoa hämmentääkin...
Edellisen postauksen jälkeen on otettu vikalista maksullisella puhelinsoftalla,


Pysyvä(t) vikakoodi(t)
P0000: Ei vikakoodia

Raportin luonut Outils OBD Facile EOBD Facile:llä
www.outilsobdfacile.com
**************

Voisko joku asiasta paremmin perillä oleva hieman valottaa tuota koodien kertomaa ihan hitaalla puhutulla nykysuomella...?!
Ovatko nuo kaikki "Viimeisin vikakoodi(t)" aktiivisia, vai tuleeko ne lukijan näytölle jostain muistista?

Ja mitä tarkoittaa tuo lopussa oleva:
Pysyvä(t) vikakoodit(t)
P0000: Ei vikakoodia

??? Tässäpä niitä kysymyksiä taas oli, ehkä joku löytää tämänkin viestiketjun ja viitsii vastailla, kiitos jo etukäteen!!!

t: sk

Arvaus tuo P0000 meinaa että activisia vika koodeja ei ole,
kokeile niin että otat vaikka ahtopaine anturin johdon irti ja sitten uudellen luku
muuttuko tuo P0000
tai sitten se vois olle että jos vain se tulee niin ei vikoja

tuleeko nuo kaikki koodita aina heti takaisin vai saako ne kuitattua pois,

mutta tosiian mersut on hankalia yleis koodin lukijoille,
vanhat mersut eritysesti ja vanhat sprinterit vielä hankalampi
eli kanttaa hakeutua jonnekin *:rin piuhan päähään
niitähän on vaikka missä
